Как выбрать стальную арматуру для строительства
Стальная арматура используется практически во всех железобетонных конструкциях — от фундамента частного дома, ленточного или плитного, до колонн, ригелей, перекрытий, лестничных маршей и промышленных сооружений, где она берёт на себя растягивающие нагрузки, которые бетон сам по себе выдержать не способен. В зависимости от назначения конструкции применяют стержни диаметром от 6–8 мм для отдельных ненагруженных элементов (например, хомутов, монтажных петель или армирования стяжек) до 20–32 мм и более для сильно нагруженных участков, испытывающих значительные изгибающие и сжимающие усилия. Поэтому выбирать арматуру только по принципу «чем толще, тем прочнее» неправильно: избыточный диаметр ведёт к перерасходу металла, утяжелению конструкции и удорожанию проекта, а недостаточный — к потере несущей способности и риску разрушения, поэтому подбор всегда ведётся на основании инженерного расчёта, а не интуиции.
При покупке необходимо учитывать целый комплекс взаимосвязанных параметров: диаметр (который определяет площадь поперечного сечения и, соответственно, воспринимаемую нагрузку), класс прочности (А500С, А400, В500С и другие), марку стали (например, 25Г2С, 35ГС, 20Г2С), форму профиля (гладкая или рифленая, с разным рисунком и шагом рёбер), свариваемость (критически важную для сварных каркасов) и условия дальнейшей эксплуатации (агрессивные среды, повышенная влажность, температурные режимы). Например, арматура рифленая 12 мм 25Г2С представляет собой конкретный вариант стального проката, характеристики которого уже можно сопоставлять с требованиями определённой конструкции: диаметр 12 мм подходит для армирования фундаментов, монолитных поясов и плит, рифлёная поверхность обеспечивает надёжное сцепление с бетоном, а марка стали 25Г2С с повышенным содержанием марганца и кремния даёт высокую прочность и пластичность, но при этом требует учёта свариваемости и склонности к хрупкости при низких температурах. Для другого элемента здания может потребоваться стержень диаметром 10, 14, 16 или 20 мм и другой марки стали — универсального решения, подходящего всем конструкциям сразу, не существует.
Какие характеристики учитывать при выборе
При выборе арматуры важно понимать, какую именно функцию будут выполнять стержни в железобетонной конструкции. Рабочая арматура воспринимает основные растягивающие усилия, а конструктивная помогает сформировать и удерживать каркас. От назначения напрямую зависят требуемый диаметр, класс стали и схема размещения.

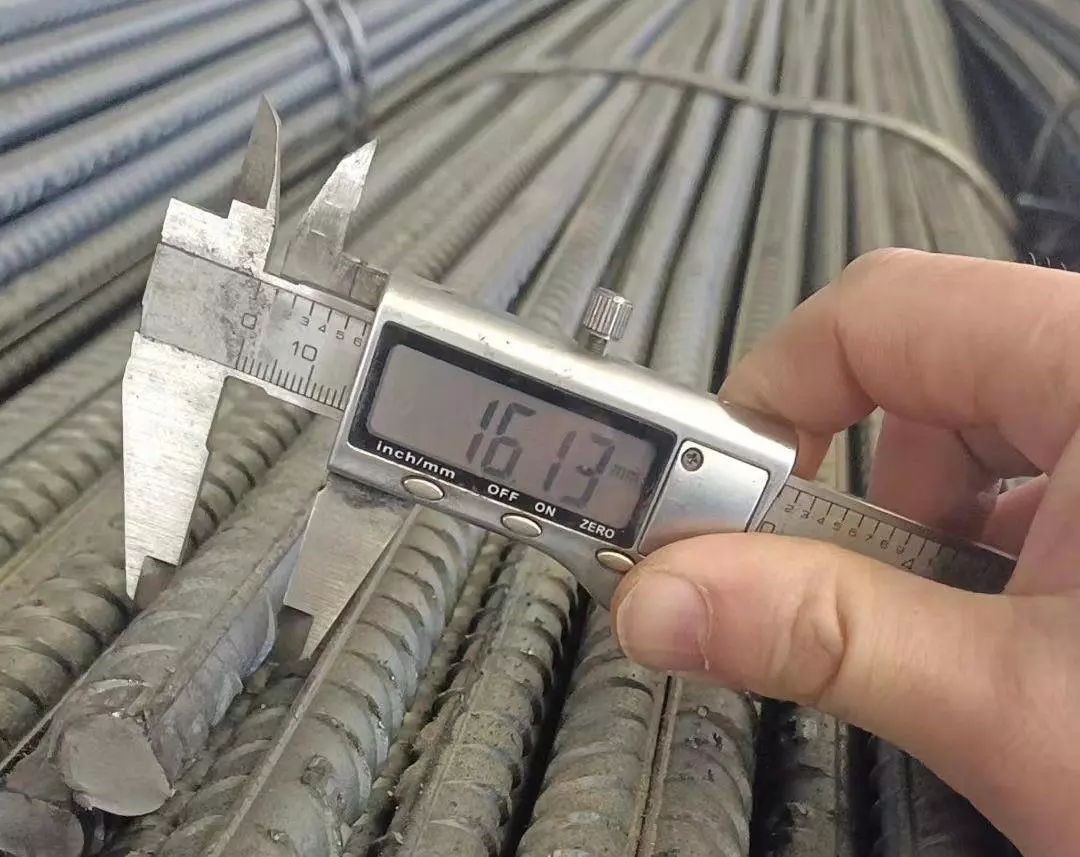

Диаметр стержня
Диаметр — одна из самых понятных характеристик арматуры. Наиболее распространённые размеры строительного проката находятся примерно в диапазоне от 6 до 32 мм, хотя промышленность выпускает и более крупные стержни.
Арматура диаметром 6–8 мм часто используется для хомутов, поперечных элементов каркаса и некоторых вспомогательных конструктивных задач. Стержни 10–12 мм уже широко применяются в железобетонных конструкциях в качестве рабочей или конструктивной арматуры в зависимости от расчёта.
Диаметры 14–16 мм встречаются в более нагруженных элементах, например в фундаментах, балках и некоторых плитах. Прокат 18–20 мм и более обычно применяется там, где расчёт требует значительного количества стали: в мощных фундаментах, колоннах, балках и других ответственных элементах.
Однако эти диапазоны нельзя воспринимать как готовую инструкцию по армированию. Например, для одного плитного фундамента может потребоваться арматура 12 мм с определённым шагом, а для другого здания при большей нагрузке — 14 или 16 мм. На итоговое решение влияют размеры конструкции, нагрузки, свойства основания и схема работы железобетона.
Прочность стали
При одинаковом диаметре два стержня могут иметь разные механические характеристики. Именно поэтому сравнивать арматуру только по размеру нельзя.
Например, площадь поперечного сечения одного стержня диаметром 12 мм составляет около 113 мм², а стержня диаметром 16 мм — около 201 мм². Увеличение диаметра заметно повышает количество стали в одном стержне, но при расчёте учитываются также прочностные характеристики самой стали и количество стержней.
В строительстве широко применяется арматура класса A500C. Для неё характерен нормативный предел текучести порядка 500 МПа. Более старый класс A400 имеет меньшую прочность — порядка 400 МПа. Это не означает, что A500C автоматически должна использоваться вместо A400 в любой конструкции: проектировщик учитывает расчётные характеристики конкретного класса и требования нормативной документации.

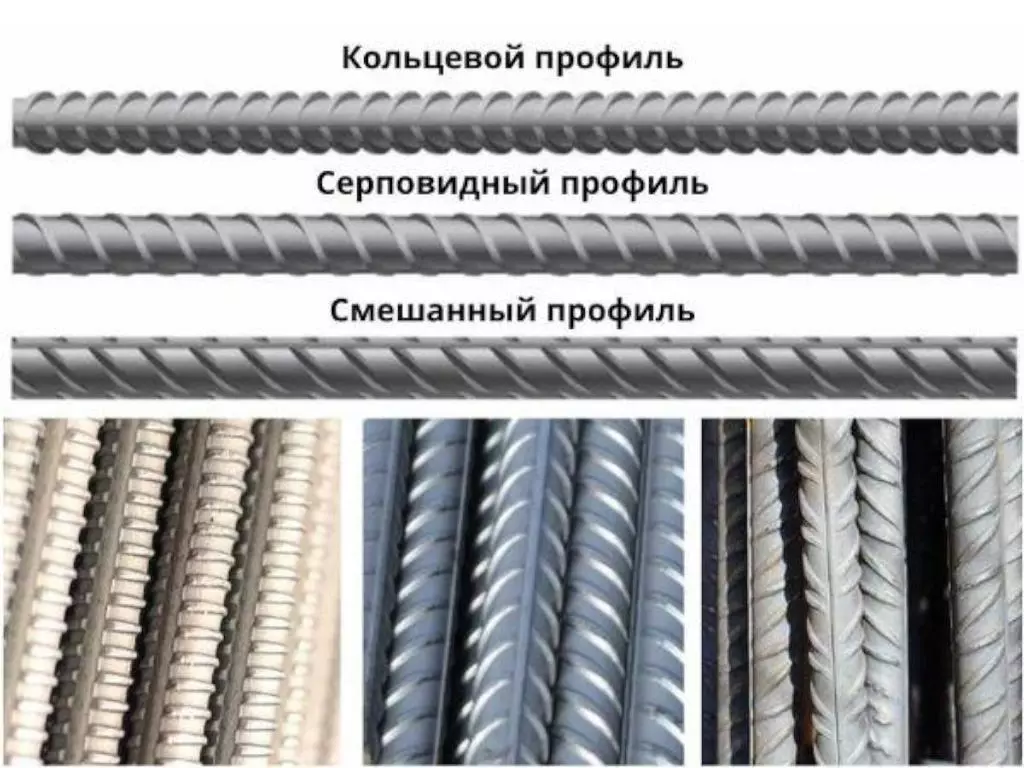

Профиль поверхности
По форме поверхности арматура бывает гладкой и периодического профиля. Для большинства рабочих железобетонных конструкций особенно распространена рифлёная арматура.

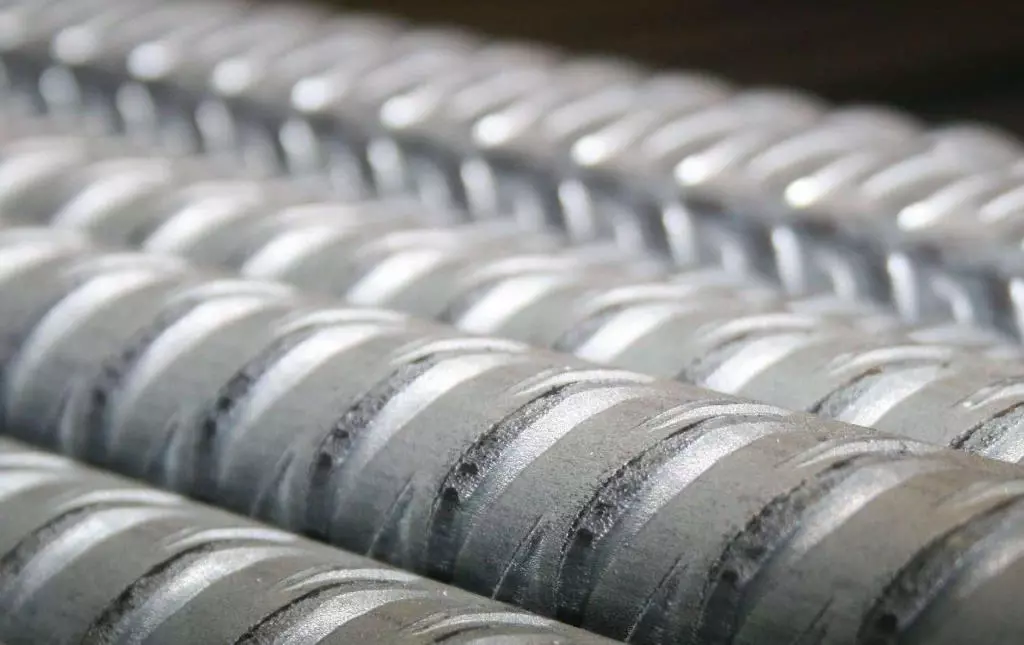

Рифление создаёт выступы на поверхности стержня и улучшает механическое сцепление с бетоном. Это важно, поскольку арматура должна передавать усилия бетонному массиву и работать с ним как единая конструкция.
Например, рифлёный стержень диаметром 12 мм имеет тот же номинальный диаметр, что и гладкий 12-миллиметровый стержень, но условия его взаимодействия с бетоном отличаются. Поэтому заменить предусмотренную проектом рифлёную рабочую арматуру гладким прутком только из-за совпадения диаметра нельзя.
Пластичность и свариваемость
Для строительной арматуры имеет значение не только прочность, но и способность стали деформироваться без хрупкого разрушения. Особенно это важно для конструкций, которые могут испытывать значительные нагрузки и деформации.
Если каркас планируется соединять сваркой, необходимо заранее проверить свариваемость конкретной арматуры. Например, обозначение A500C указывает на вариант арматуры, рассчитанный в том числе на применение сварных соединений при соблюдении установленных требований.
Если каркас собирается вязальной проволокой, требования к сварке будут другими. Поэтому способ монтажа желательно определить ещё до покупки металла.
Защитный слой бетона
Даже качественная арматурная сталь нуждается в правильной защите бетоном. Стержни не должны располагаться непосредственно у поверхности конструкции: между металлом и наружной поверхностью бетона предусматривается защитный слой.
Его толщина зависит от типа конструкции и условий эксплуатации. Например, для стержней, расположенных в фундаментной плите, наружных стенах или элементах, контактирующих с влажной средой, требования могут отличаться. Точные значения берутся из проекта и действующих нормативных документов.
Нарушение защитного слоя может привести к ускоренному развитию коррозии и ухудшению долговечности конструкции, поэтому арматурный каркас перед бетонированием фиксируют специальными фиксаторами.
Классы и диаметры арматуры
Класс и диаметр — две разные характеристики. Диаметр показывает геометрический размер стержня, а класс характеризует его механические свойства. Для правильного выбора необходимо учитывать оба параметра одновременно.

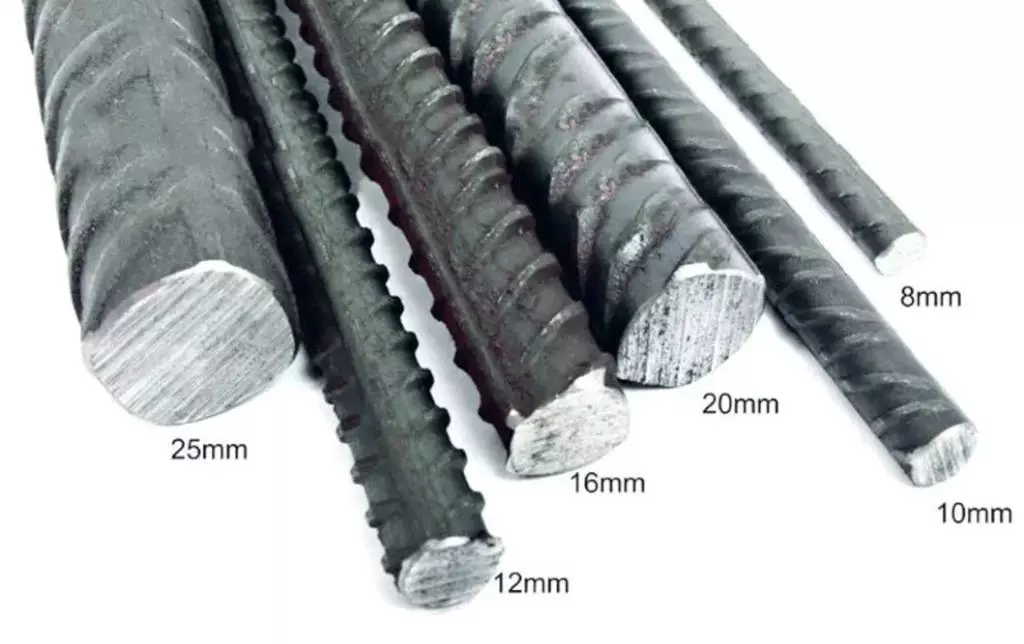

Какие диаметры применяются в строительстве
На практике можно встретить арматуру диаметром 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28 и 32 мм. Для специальных конструкций используются и более крупные размеры.
Стержни 6–8 мм чаще применяются в качестве конструктивной и поперечной арматуры. Например, из них могут изготавливаться хомуты, которые объединяют продольные стержни балки или колонны в пространственный каркас.
Диаметры 10–12 мм являются одними из наиболее востребованных в частном строительстве. Их можно встретить при армировании фундаментов, стен, плит и других конструкций — но конкретная роль стержня зависит от проекта.
Арматура 14–16 мм применяется при более высоких расчётных нагрузках. Диаметры 18–25 мм чаще требуются для серьёзно нагруженных железобетонных элементов, включая некоторые колонны, балки и фундаменты. Прокат 28–32 мм и крупнее преимущественно встречается в конструкциях с большими нагрузками и на крупных объектах.
Таким образом, вопрос «какой диаметр лучше?» сам по себе некорректен. Правильнее определить, сколько стали необходимо конструкции и каким образом она должна быть распределена внутри бетонного сечения.
Чем отличаются A240 и A500C
В строительной документации можно встретить разные классы арматуры. Например, A240 — гладкая арматура с относительно невысоким уровнем прочности, тогда как A500C — более прочный рифлёный прокат, широко используемый в качестве рабочей арматуры.
A240 может использоваться для хомутов, монтажных и других конструктивных элементов, если это предусмотрено проектом. A500C благодаря более высокой прочности применяется для восприятия основных растягивающих усилий в различных железобетонных конструкциях.
При этом сравнивать их исключительно по цифрам класса неправильно. В проекте учитываются расчётные сопротивления, условия работы, требования к соединениям и другие параметры.
Что означает 25Г2С
Маркировка 25Г2С относится уже не к классу арматуры, а к марке стали. В её обозначении отражён химический состав материала: цифра 25 связана с содержанием углерода, а буквы Г и С указывают на легирующие элементы.
Поэтому запись вроде «12 мм 25Г2С» сообщает о диаметре и марке стали, но для полноценной оценки строительного изделия необходимо знать и его класс, стандарт производства и фактические механические характеристики.
Именно поэтому при покупке арматуры следует смотреть на полную спецификацию продукции, а не только на отдельное обозначение марки стали.
Горячекатаная и другая стальная арматура
Большая часть привычного стального арматурного проката производится методом горячей прокатки. Но в строительстве применяются и другие виды металлических изделий, отличающиеся назначением, формой и технологией производства.

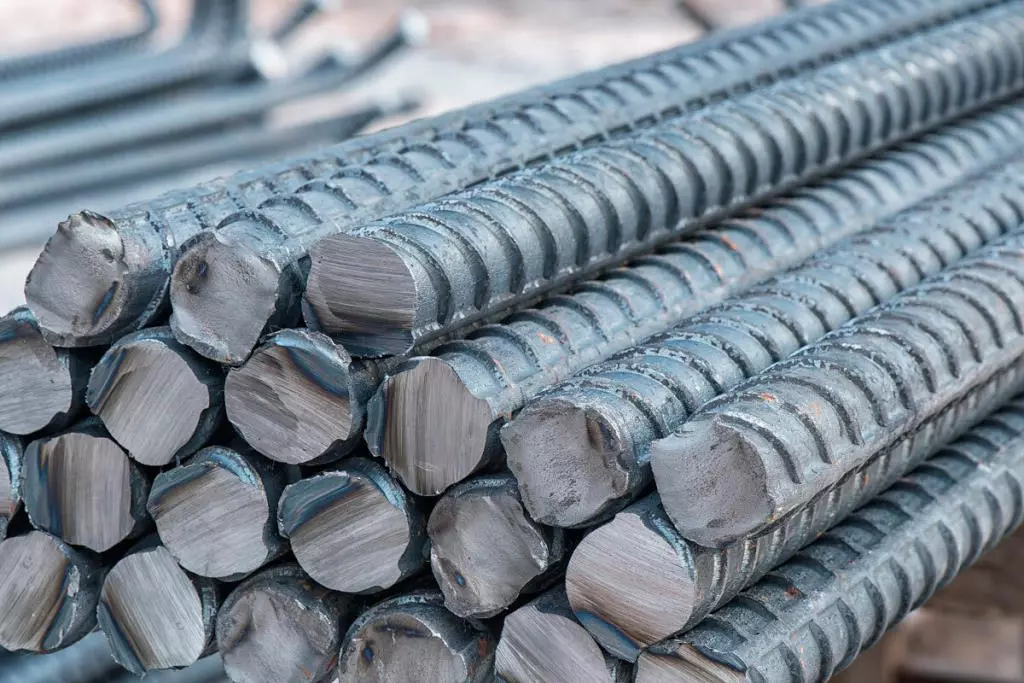

Горячекатаная арматура
При горячей прокатке стальная заготовка проходит через валки при высокой температуре. Таким способом получают стержни различных диаметров и профилей.
Горячекатаная рифлёная арматура применяется для армирования фундаментов, колонн, балок, перекрытий, стен и других железобетонных элементов. Периодический профиль обеспечивает надёжное сцепление с бетоном.
Конкретный пример — рифлёная арматура диаметром 12 мм из стали 25Г2С. Такой прокат уже можно рассматривать с точки зрения конкретной строительной задачи: проверить его класс, механические характеристики, соответствие стандарту и сопоставить их с проектными требованиями.
Гладкая арматура
Гладкие стержни не имеют выраженных поперечных рёбер. В качестве рабочей арматуры они используются ограниченно, поскольку сцепление с бетоном отличается от рифлёного проката.
Зато гладкие стержни диаметром 6–8 мм могут использоваться для изготовления хомутов, монтажных элементов и других деталей арматурного каркаса. Конкретное назначение определяется проектом.
Арматурная сетка и готовые каркасы
Вместо отдельных стержней на объект может поставляться готовая сварная сетка. Она представляет собой систему продольных и поперечных стержней, соединённых между собой в заводских условиях.
Сетки особенно удобны при армировании плит, полов и некоторых других конструкций, где требуется равномерное распределение металла по площади. При этом характеристики сетки — диаметр проволоки или стержней, размер ячейки и класс стали — также должны соответствовать проекту.
Для колонн и балок часто изготавливают пространственные каркасы. Они позволяют заранее задать положение продольных и поперечных элементов и ускорить монтаж.
Как подобрать материал под конкретную конструкцию
Окончательный выбор арматуры зависит от того, какую нагрузку должен воспринимать железобетонный элемент. Даже в одном здании могут одновременно использоваться стержни диаметром 8, 12, 16 и 20 мм, поскольку у фундамента, колонн и перекрытий разные условия работы.

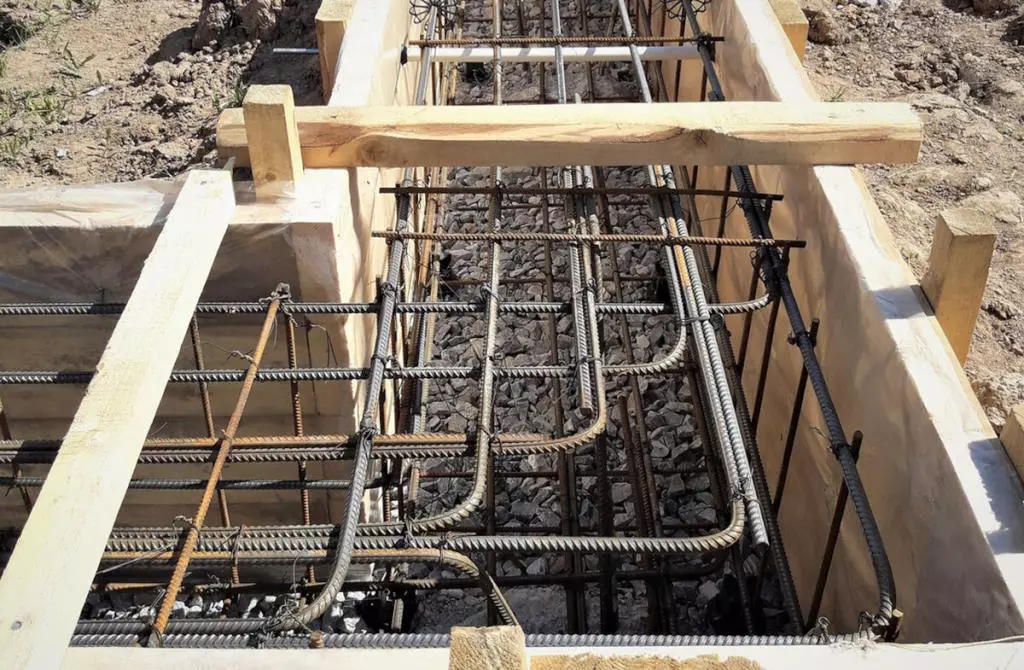

Фундамент частного дома
Для ленточного фундамента небольшого частного дома на практике можно встретить продольную арматуру диаметром 10–16 мм и поперечные элементы диаметром 6–8 мм. Но это только ориентир по распространённым размерам, а не универсальная схема.
Если дом имеет два этажа, тяжёлые стены, большое количество железобетонных элементов или строится на слабом грунте, требования к армированию могут существенно измениться. Поэтому выбор между 12 и 16 мм, например, должен делаться после расчёта.
Для плитного фундамента также нельзя просто выбрать «арматуру потолще». Здесь важны диаметр, шаг сетки, количество слоёв, расположение дополнительного армирования и толщина самой плиты.
Балки и перемычки
В балках основная арматура располагается в зоне, испытывающей растяжение при изгибе. В небольших частных конструкциях для отдельных балок и перемычек можно встретить рабочие стержни диаметром 12–20 мм, а для хомутов — 6–8 мм.
Но при увеличении пролёта и нагрузки может потребоваться большее сечение стали. Иногда конструктивно выгоднее использовать несколько стержней меньшего диаметра вместо небольшого количества очень толстых. Их расположение должно обеспечивать нормальное заполнение бетоном и требуемое защитное расстояние.
Колонны
В колоннах применяются продольные рабочие стержни и поперечные хомуты. В небольших частных зданиях продольная арматура может иметь диаметр порядка 12–20 мм, тогда как для крупных и сильно нагруженных колонн используются значительно более крупные стержни.
Количество продольных стержней также имеет значение. Четыре стержня диаметром 16 мм и шесть стержней диаметром 16 мм — это разные варианты армирования, даже несмотря на одинаковый диаметр.
Поэтому для колонн особенно опасно подбирать арматуру «по аналогии с соседним объектом». Несущая способность зависит от размеров сечения, нагрузки, высоты колонны, условий закрепления и множества других параметров.

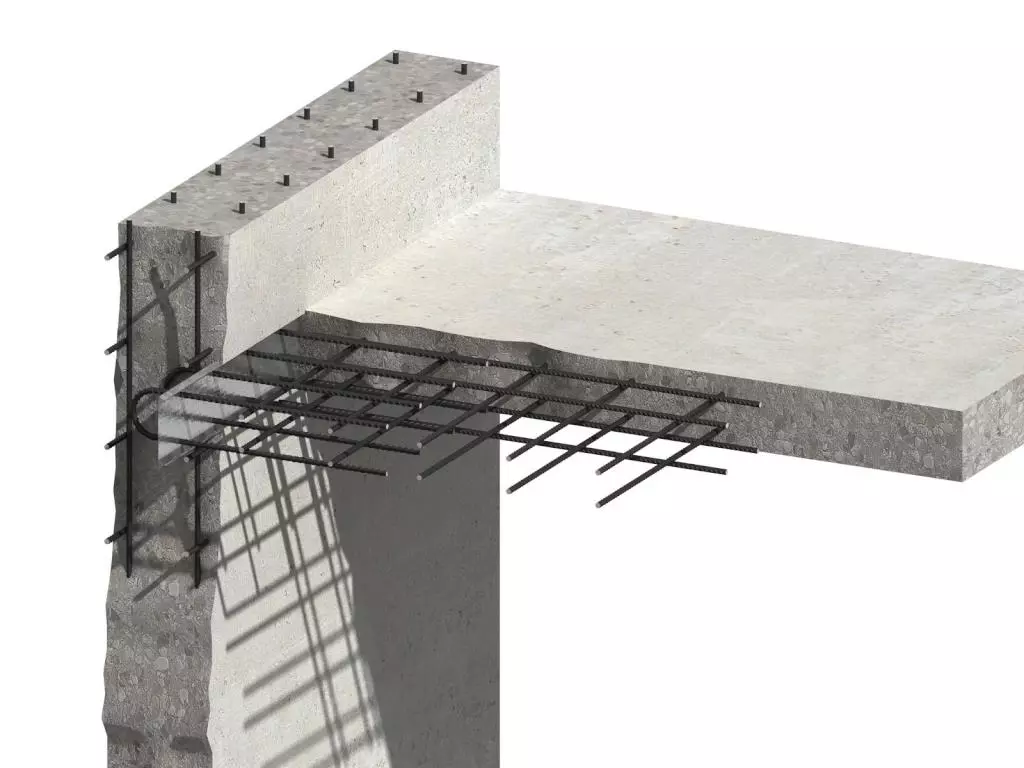

Плиты перекрытия
Для плит характерны распределённые сетки арматуры. В небольших железобетонных плитах можно встретить стержни диаметром 8–12 мм, а в более нагруженных конструкциях используются большие диаметры или увеличивается количество арматуры.
Здесь большое значение имеет шаг. Например, 12-миллиметровые стержни, уложенные с шагом 200 мм, дают совершенно другое армирование, чем такие же стержни с шагом 300 мм. Поэтому один только диаметр не позволяет оценить количество стали в конструкции.
Что проверить перед покупкой
Перед заказом арматуры необходимо сопоставить несколько параметров: диаметр, класс, марку стали, профиль и количество стержней. Например, если в спецификации указана рифлёная арматура диаметром 12 мм определённого класса, нельзя без расчёта заменить её на гладкий стержень 12 мм или автоматически перейти на 10 либо 16 мм.
Для ответственных конструкций стоит запросить документы на поставляемый металл. В них должны быть указаны характеристики продукции и сведения, позволяющие сопоставить фактический материал с проектными требованиями.
Также необходимо учитывать массу закупаемой арматуры. Для стержня диаметром 12 мм масса одного погонного метра составляет примерно 0,89 кг, для 16 мм — около 1,58 кг, для 20 мм — около 2,47 кг, а для 25 мм — примерно 3,85 кг. Эти значения помогают заранее оценить общий вес заказа и расходы на транспортировку.
Например, 1000 погонных метров арматуры диаметром 12 мм весят примерно 889 кг, тогда как такое же количество стержней диаметром 20 мм — уже около 2,47 т. Поэтому изменение диаметра даже на несколько миллиметров существенно влияет не только на конструкцию, но и на объём закупки.
Выбор стальной арматуры — это подбор конкретного сочетания диаметра, класса прочности, марки стали и профиля под расчётную схему железобетонной конструкции. В частном строительстве чаще всего можно встретить диаметры 6–16 мм, а для более нагруженных элементов применяются стержни 18–32 мм и крупнее.
При этом нельзя считать, что 16-миллиметровая арматура во всех случаях лучше 12-миллиметровой. Важны количество стержней, шаг между ними, расположение внутри сечения и расчётная нагрузка. Например, арматура рифленая 12 мм 25Г2С может быть подходящим материалом для одной конструкции, но для другого элемента потребуется иной диаметр или класс.
Поэтому при выборе для фундамента, балки, колонны или перекрытия сначала определяют требуемое армирование, а уже затем подбирают конкретный металлопрокат. Такой подход позволяет избежать как недостаточного количества стали, так и неоправданного перерасхода металла.
